Instalações Elétricas
Na Engenharia Elétrica, as instalações elétricas são responsáveis pela transferência de energia elétrica através de uma fonte geradora, podendo ela ser proveniente de uma rede de distribuição de energia elétrica ou através de geradores particulares.
Há alguns tipos de classificação das instalações, são elas:
- Instalações Reduzidas;
- Instalações de Baixa Tensão;
- Instalações de Alta Tensão

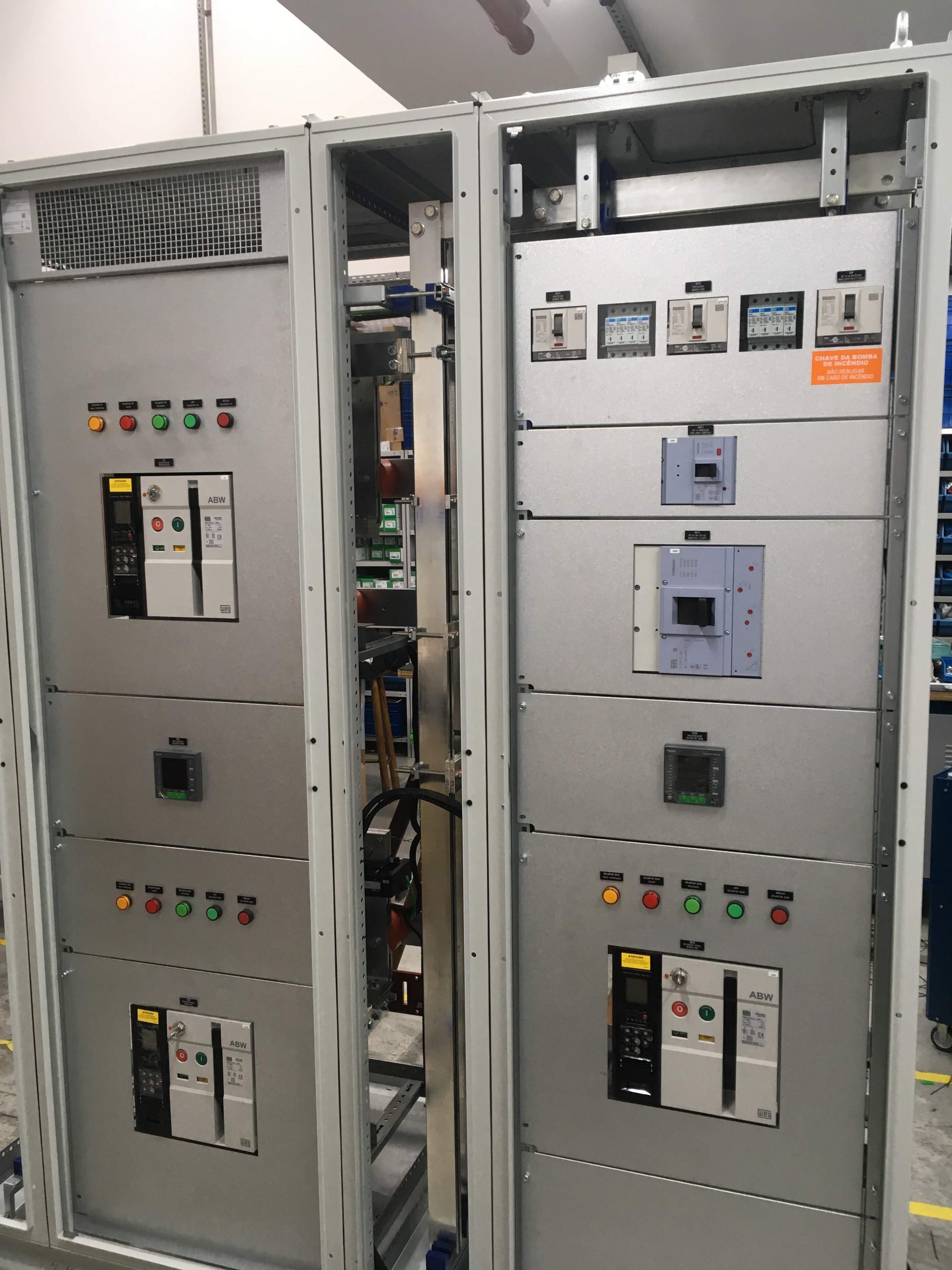

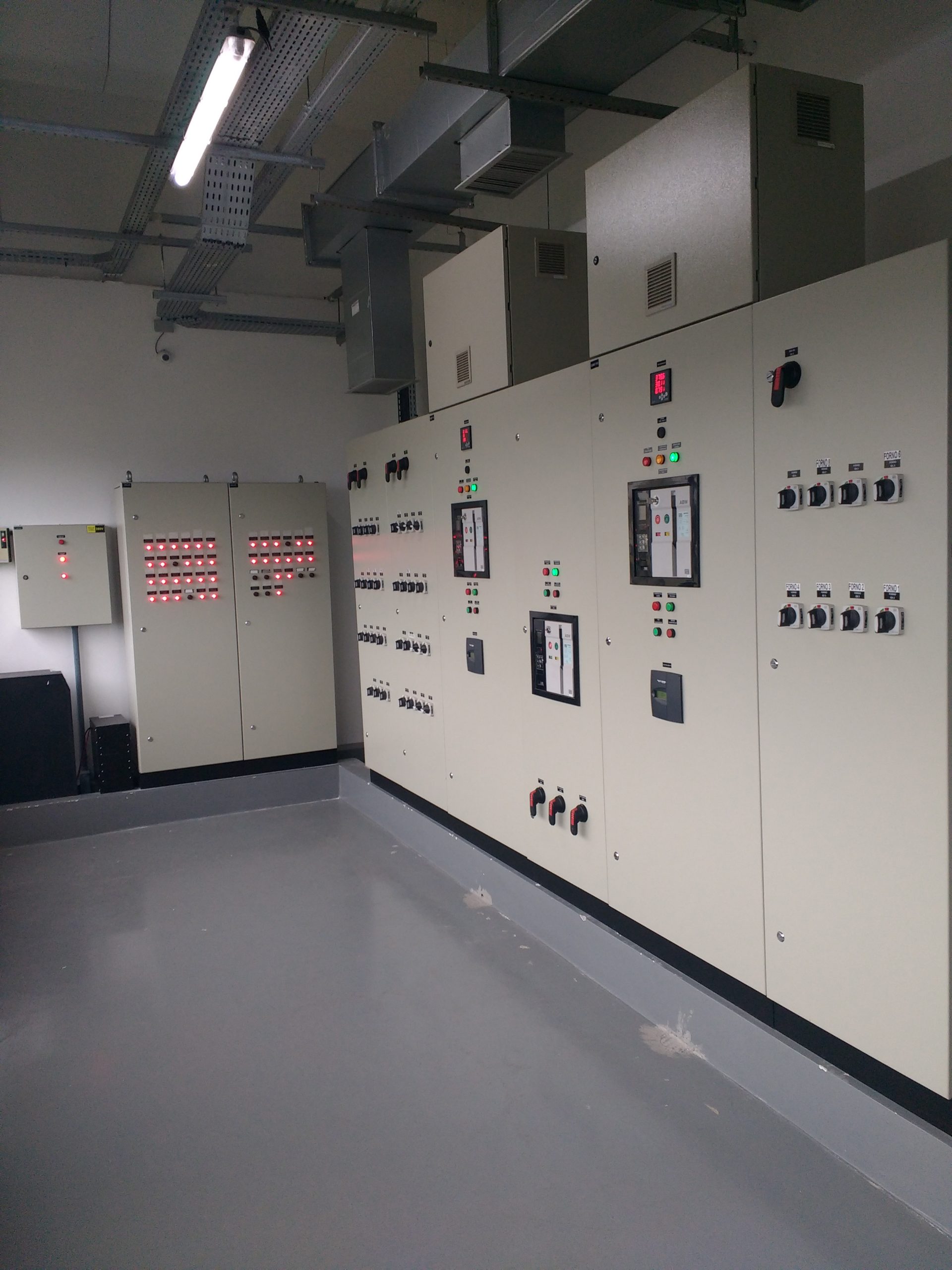

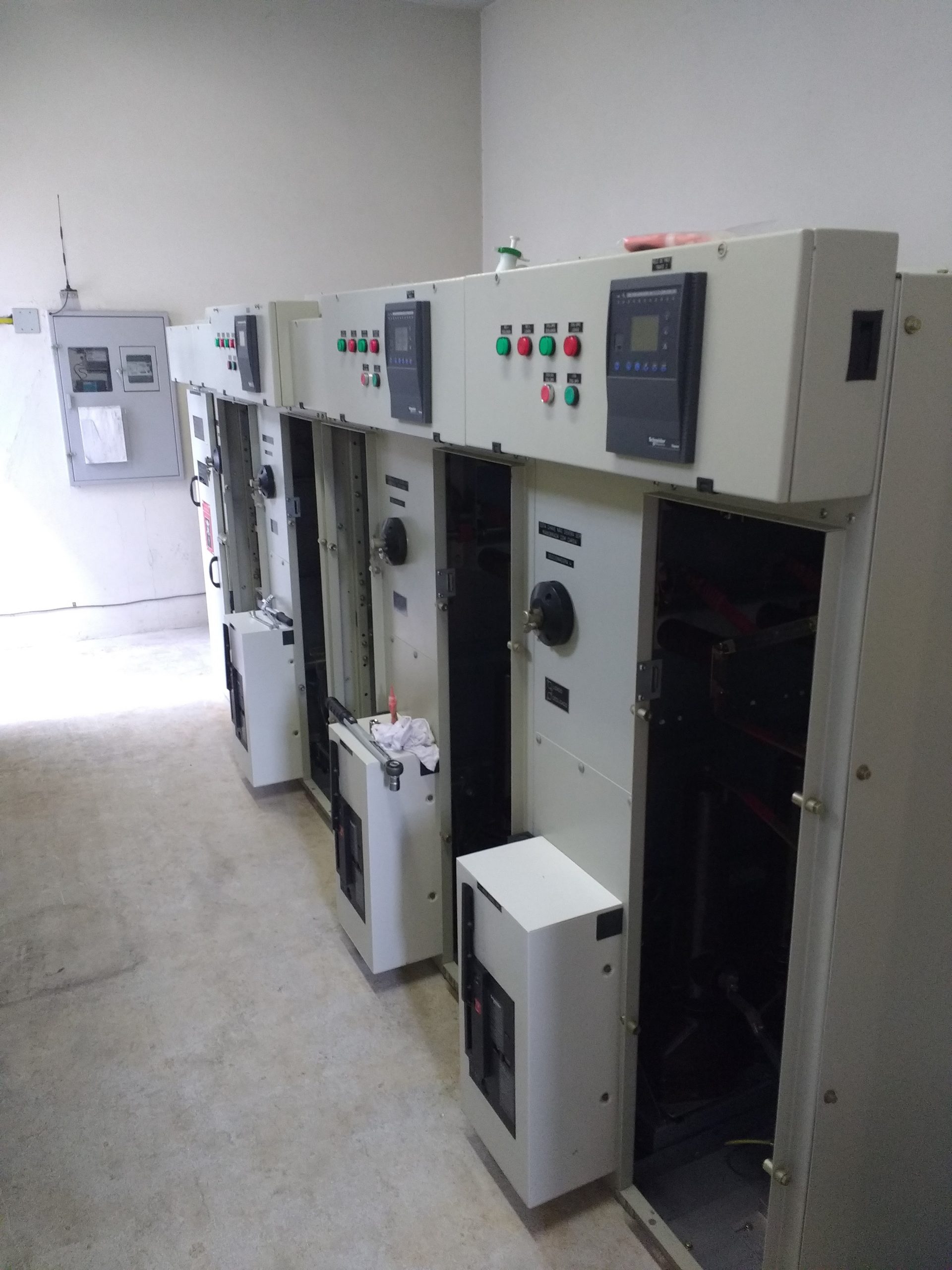

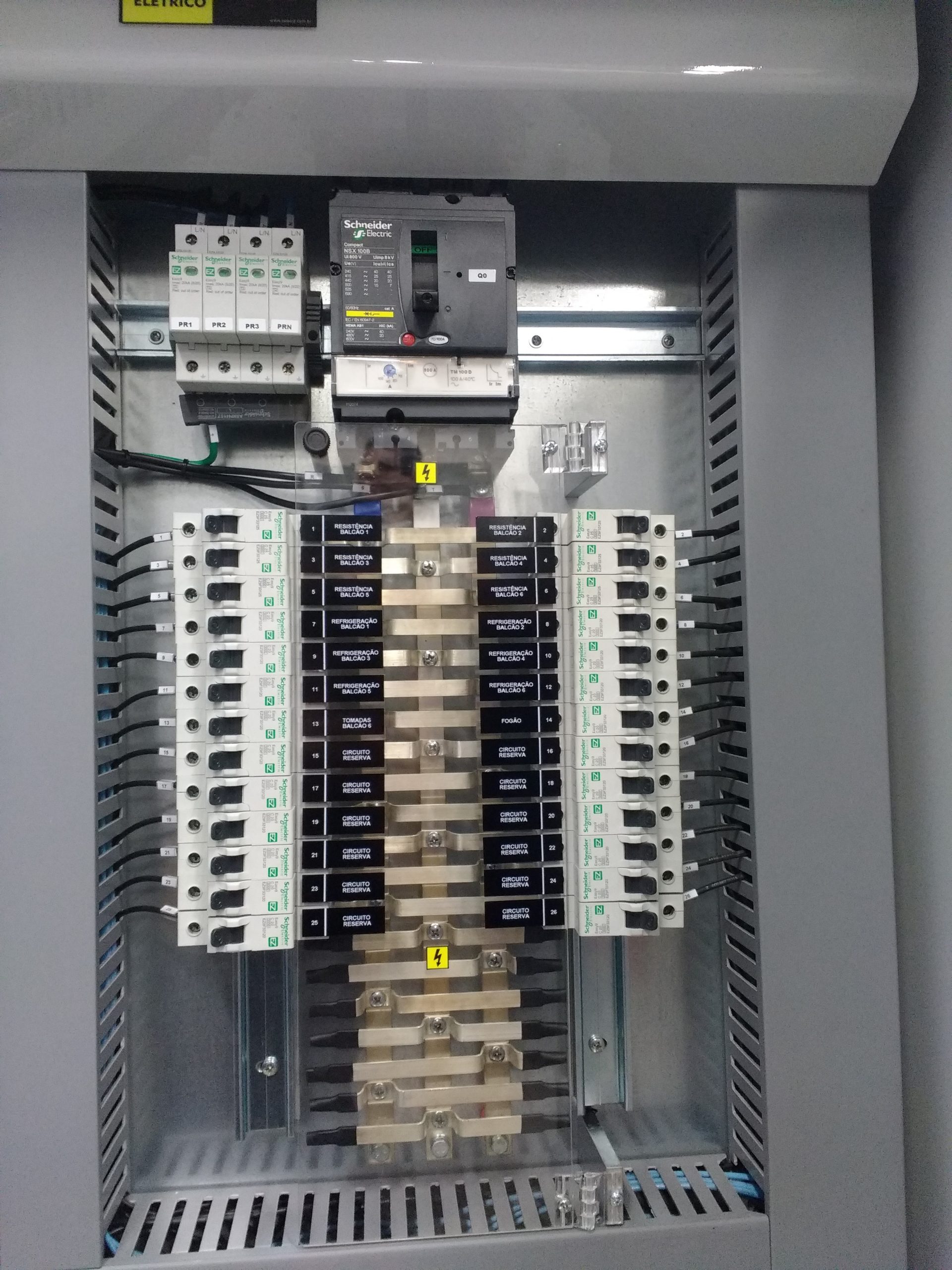

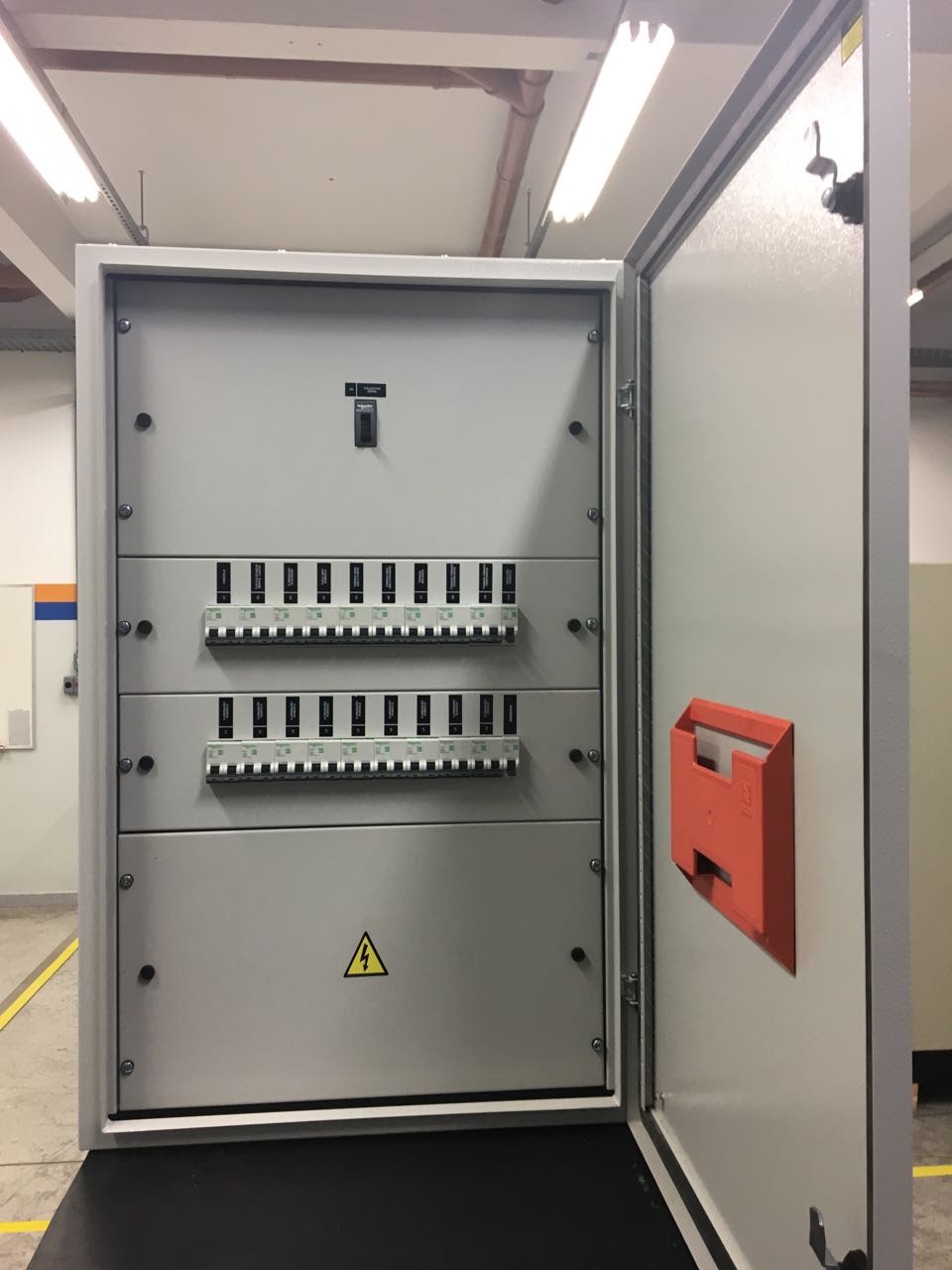

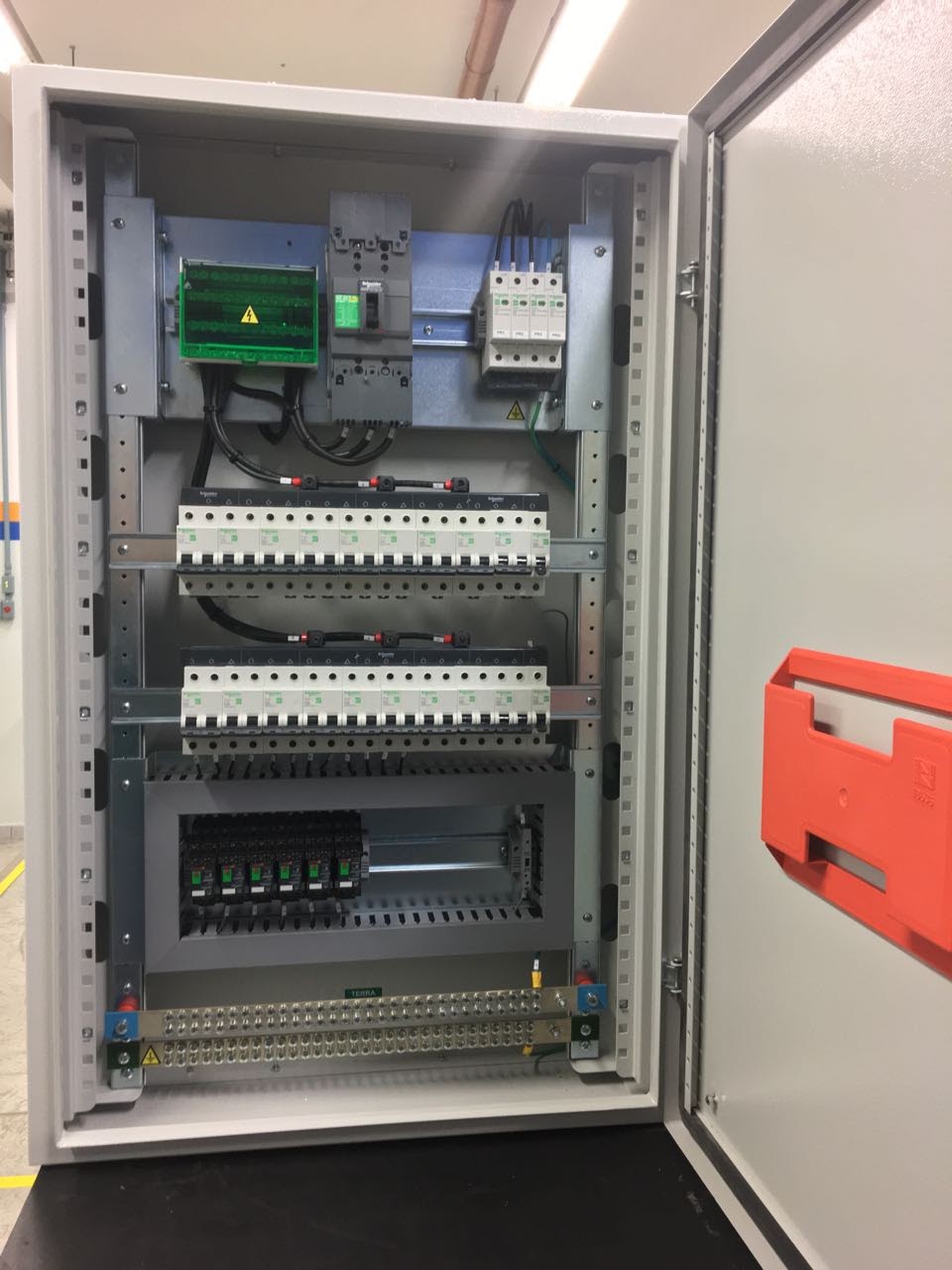

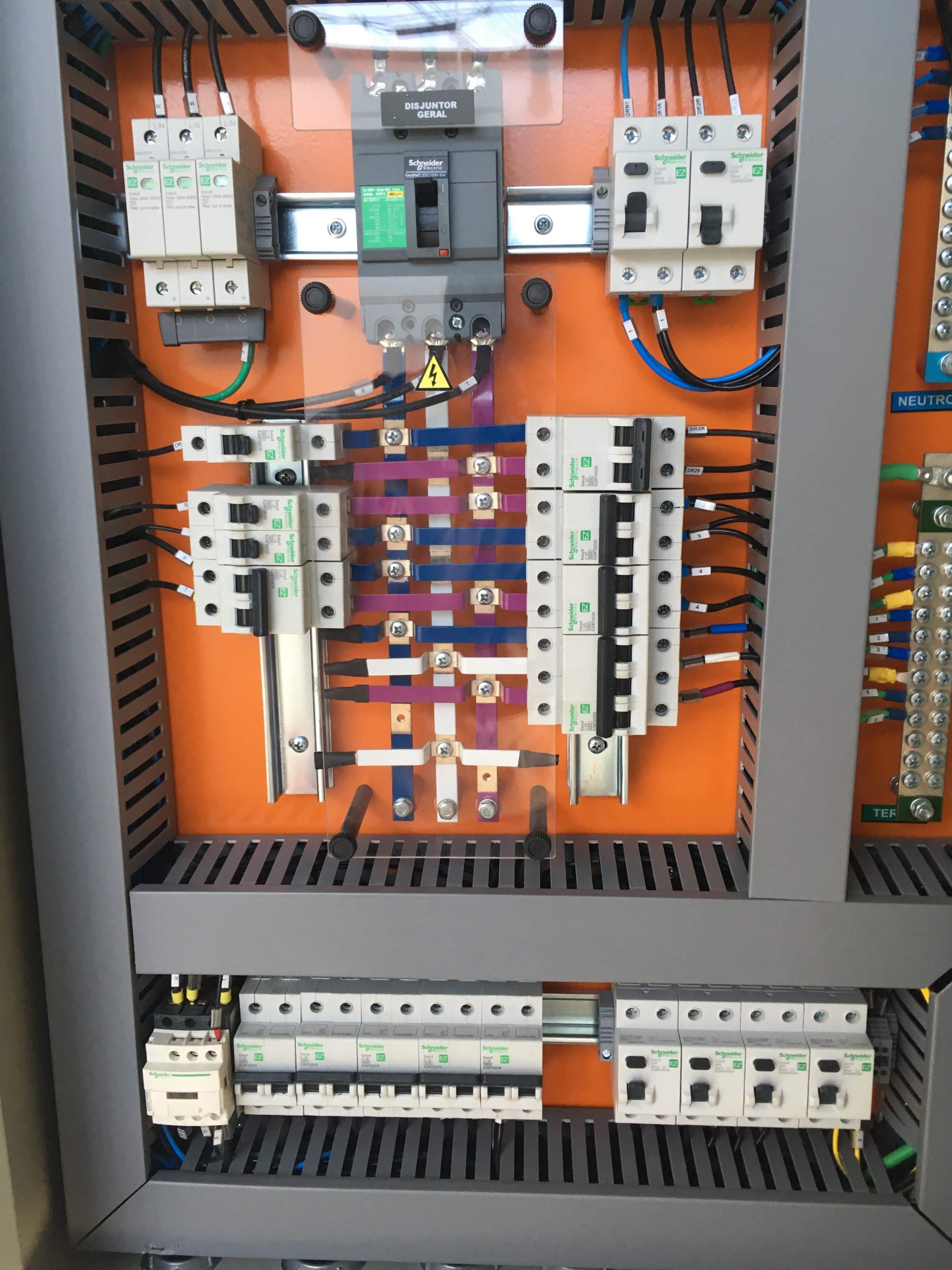

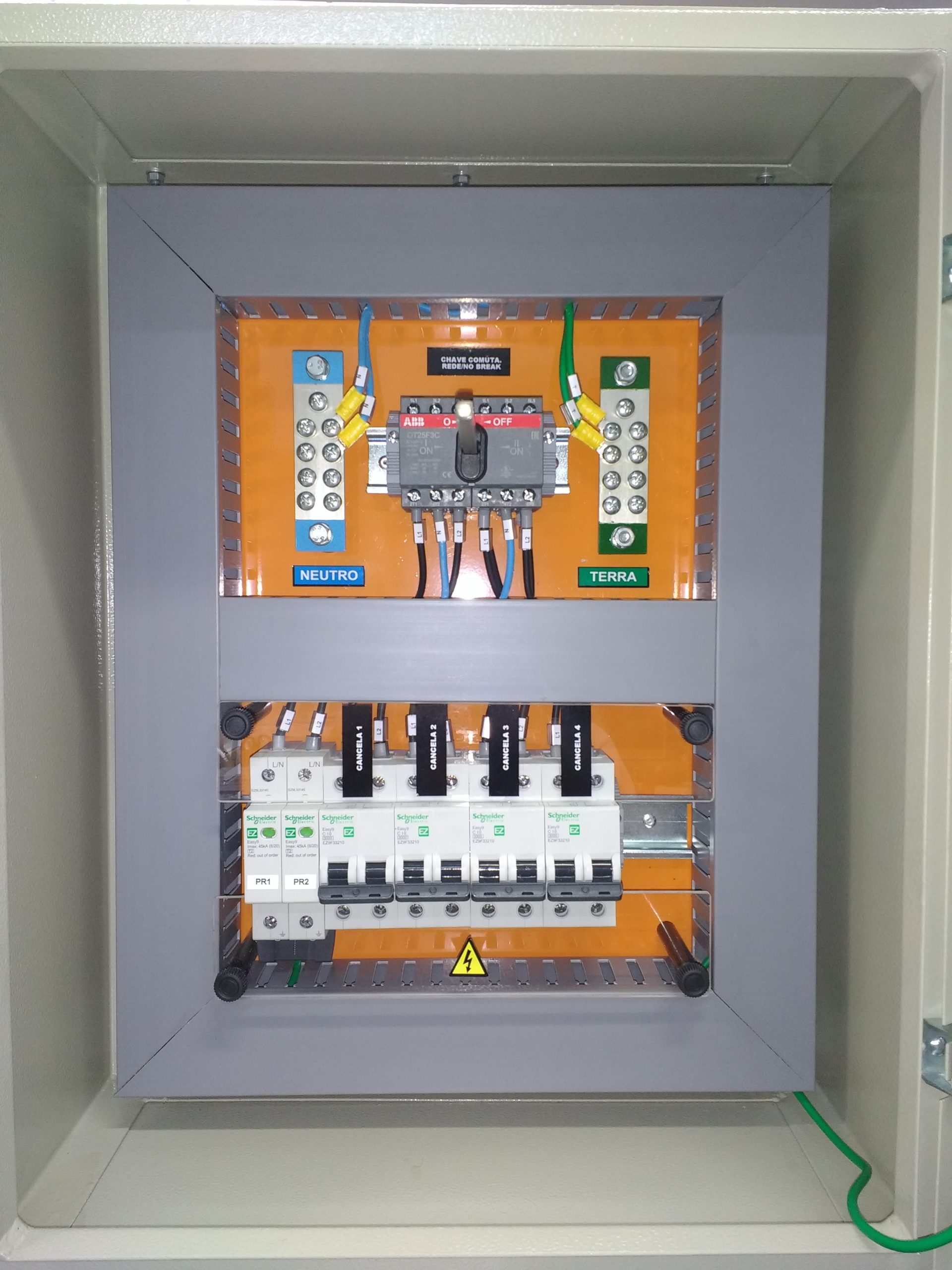

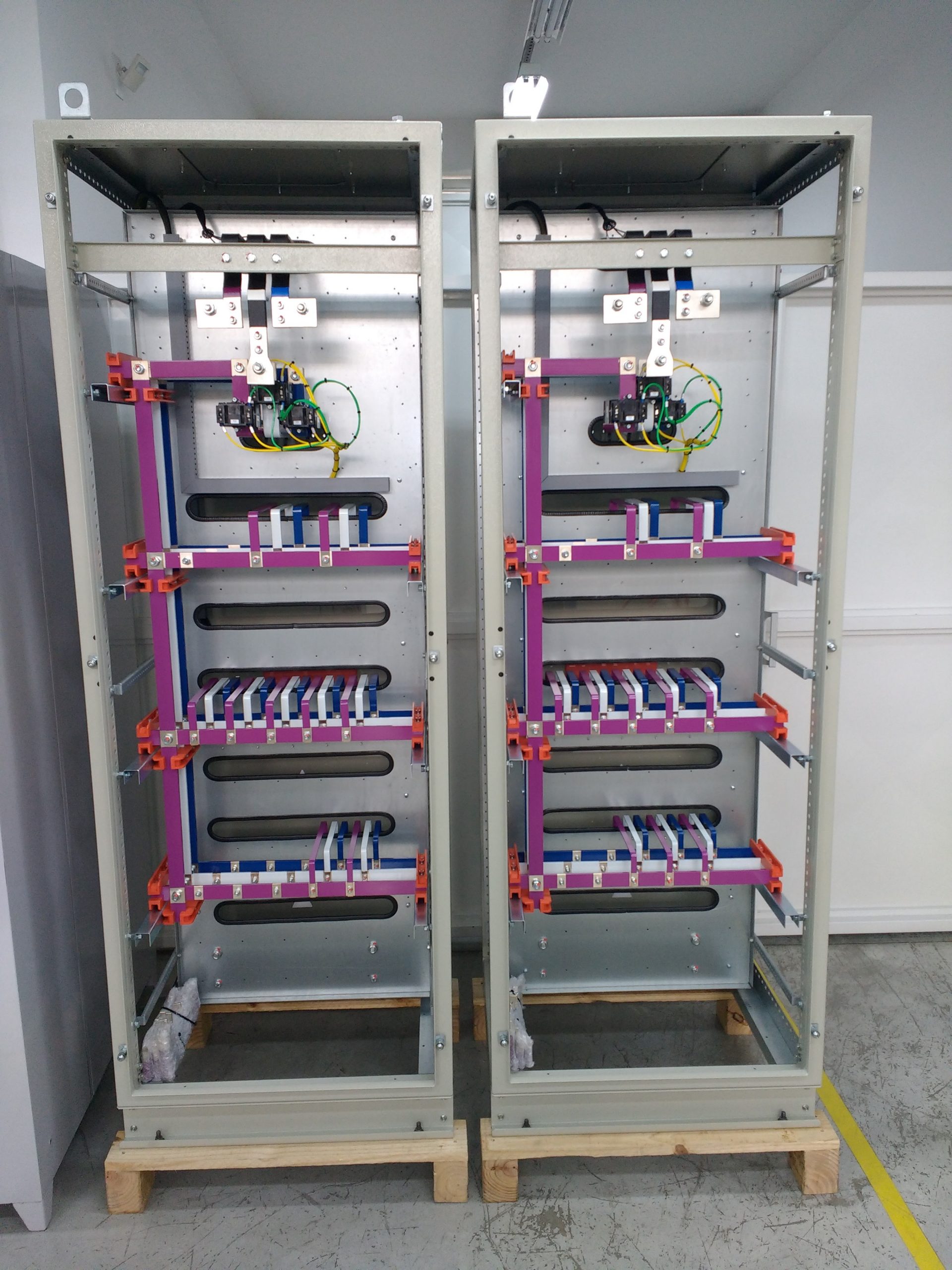

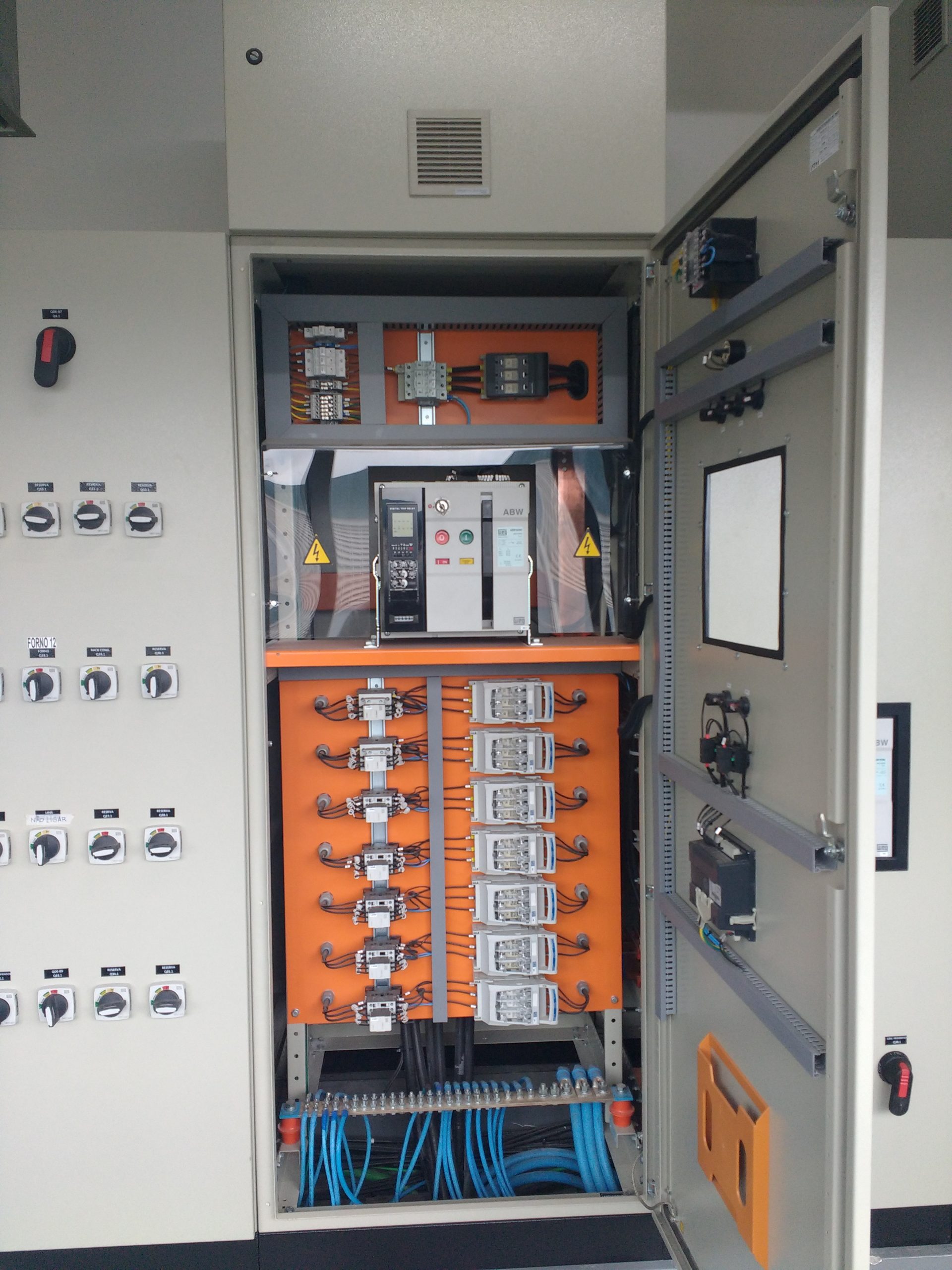

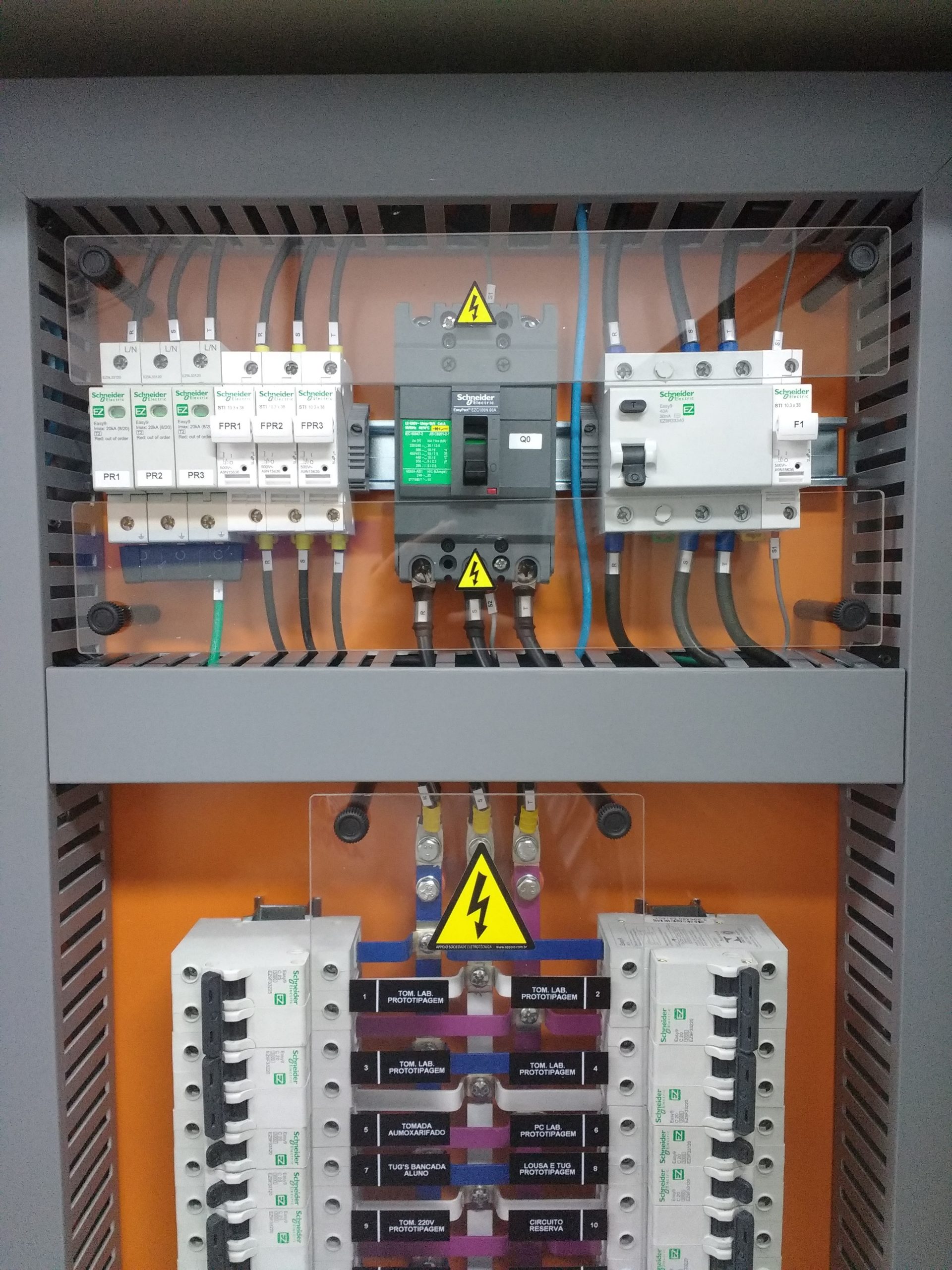

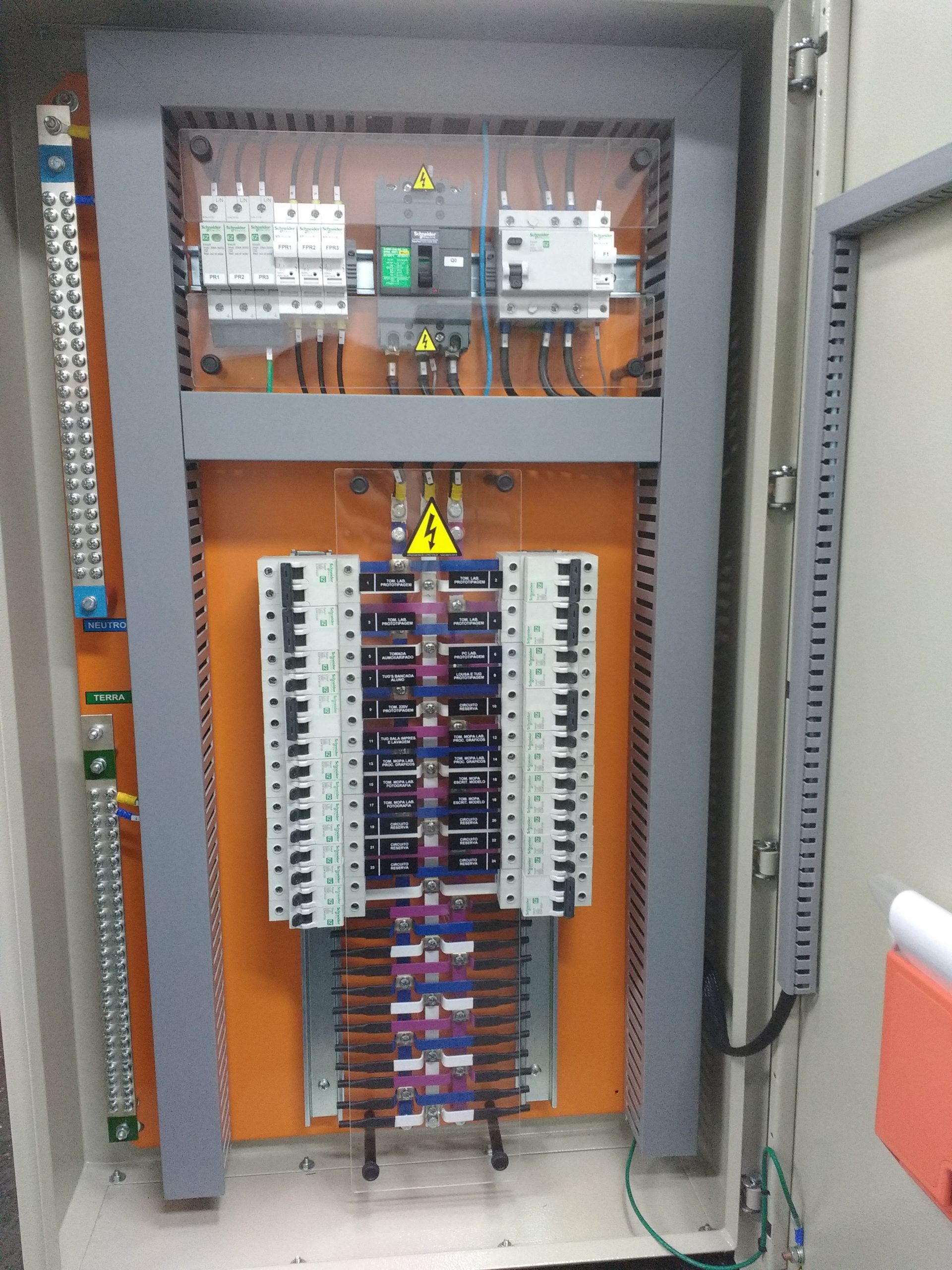

A Danig Engenharia tem profissionais competentes para fazer instalações em baixa e média tensão. Engenheiros capacitados e prontos para desenvolver qualquer projeto no ramo da elétrica predial e industrial.
Vamos explicar um pouco sobre o que são as redes de baixa e média tensão.

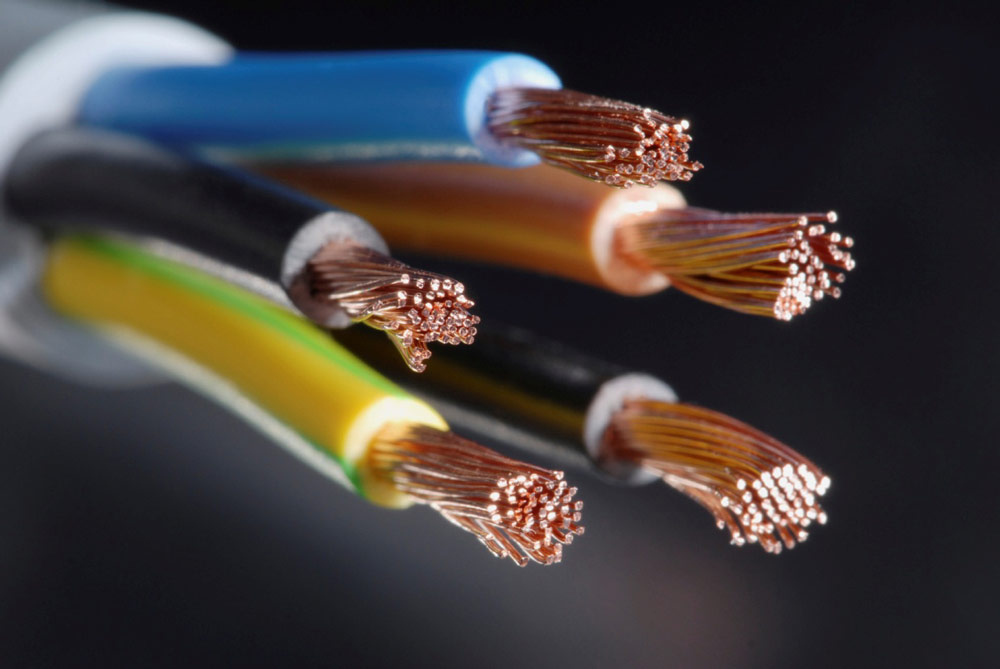

Linhas de baixa tensão
As redes de baixa tensão, com tensão elétrica que pode variar entre 110 e 440 Volts, são aquelas que, também afixadas nos mesmos postes de concreto que sustentam as redes de média tensão, localizam-se a uma altura inferior. As redes de baixa tensão levam energia elétrica até as residências e pequenos comércios/indústrias por meio dos chamados ramais de ligação. Os supermercados, comércios e indústrias de médio porte adquirem energia elétrica diretamente das redes de média tensão, devendo transformá-la internamente para níveis de tensão menores, sob sua responsabilidade.
Toda essa distribuição se dá através de um sistema trifásico. No Brasil a distribuição de baixa tensão se dá, na maioria das cidades, em 220 Volts trifásico, sendo que em algumas regiões, principalmente Norte/Nordeste esta distribuição se dá em 380 Volts trifásico.
A partir do transformador elétrico da sua região, e dependendo do tipo de instalação solicitado à concessionária de energia de sua cidade para a sua casa, estabelecimento industrial ou comercial o sistema poderá ser trifásico, bifásico ou monofásico.
As tensões usuais de transmissão adotadas no Brasil, em corrente alternada, podem variar de 138 kV até 765 kV incluindo neste intervalo as tensões de 230 kV, 345 kV, 440 kV e 500 kV. Os sistemas ditos de subtransmissão contam com níveis mais baixos de tensão, tais como 34,5 kV, 69 kV ou 88 kV e 138 kV e alimentam subestações de distribuição, cujos alimentadores primários de saída operam usualmente em níveis de 13,8 kV. Junto aos pequenos consumidores existe uma outra redução do nível de tensão para valores entre 110 Volts e 440 Volts, na qual operam os alimentadores secundários. As redes com tensões nominais iguais ou superiores a 230 kV são denominadas de Redes em EHV – Extra Alta Tensão e no Brasil formam a chamada rede “Básica” de transmissão. As redes com tensões nominais iguais e entre 69 kV e 138 kV são denominadas Redes em AT – Alta Tensão. As redes com tensão nominal entre 1 kV e 69 kV são denominadas Redes em MT – Média Tensão (ou em Tensão Primária) e os sistemas com tensões abaixo de 1 kV formam as Redes em Baixa Tensão (ou em Tensão Secundária).
Linhas de Média Tensão
As linhas de média tensão são aquelas com tensão elétrica entre 2,3 kV e 44 kV, e são muito fáceis de serem vistas em ruas e avenidas das grandes cidades, frequentemente compostas por três fios condutores aéreos sustentados por cruzetas de madeira em postes de concreto.
Linhas de Alta Tensão

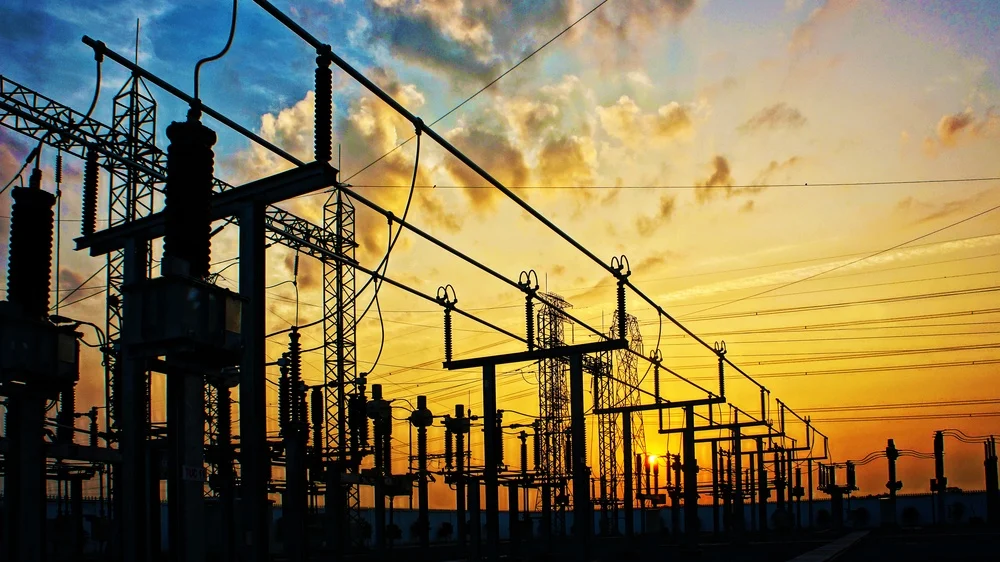

Junto às usinas, subestações elevadoras transformam a energia para um nível de tensão adequado, o qual é função da potência a transportar e às distâncias envolvidas. O transporte de energia é realizado por diferentes segmentos da rede elétrica que são definidos com base na função que exercem:
- Transmissão: redes que interligam a geração aos centros de carga.
- Interconexão: interligação entre sistemas independentes.
- Subtransmissão: rede para casos onde a distribuição não se conecta a transmissão, havendo estágio intermediário de repartição da energia entre várias regiões.
- Distribuição: rede que interliga a transmissão (ou subtransmissão) aos pontos de consumo sendo subdividida em distribuição primária (nível de média tensão – MT) ou distribuição secundária (nível de uso residencial).
